Konzept-Validierung für RVB4090

Nach der Strukturierung der Montage für die Bördelmaschine RVB4090 aus der SL-A-Linie („Smartline“) erfolgt die Validierung des Konzeptes im Werk Sachsen.

Im September wurde in einem Workshop ein Montagekonzept für die Bördelmaschine RVB4090 erstellt. Im Anschluss daran erfolgte die weitere Detaillierung des Konzeptes. So wurde ein Montagevorranggraph erstellt. Dieser visualisiert die Struktur aus Vormontagebaugruppen und Baugruppen und stellt die Reihenfolge der Montagen dar.

Auch parallele Arbeitsschritte können hier dargestellt werden. Die Baugruppenstruktur, welche diese Gliederung abbildet, wird Montagestückliste (MBOM) bezeichnet. Im Anschluss wurden die Einzelteile im 3D den einzelnen Montagebaugruppen zugeordnet. So können der Montage Modelldaten bereitgestellt werden, anhand derer die Maschine Schritt für Schritt aufgebaut werden kann. Zudem kann aus den so aufbereiteten Daten extrahiert werden, wann welche Bauteile und wie viel Platz für die Materialbereitstellung benötigt wird.

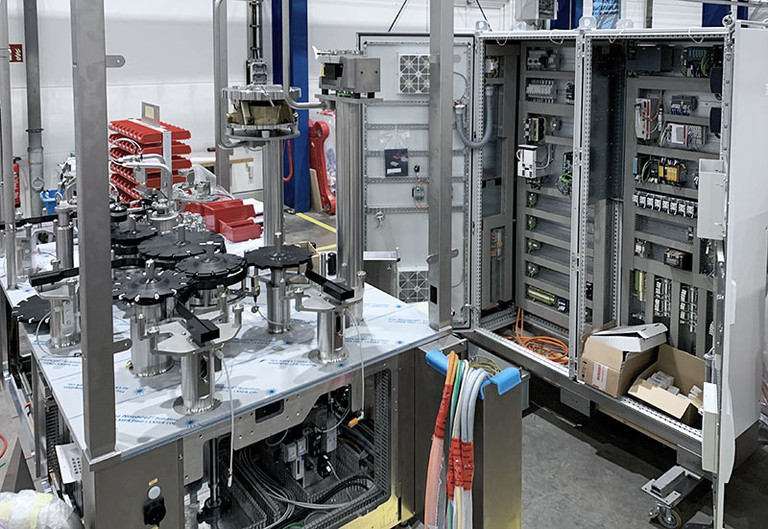

Aktuell erfolgt der mechatronische Aufbau der Bördelmaschine RVB4090 aus der SL-A-Linie im Werk Sachsen. Hierbei wird das Konzept des Aufbaus anhand des Montagevorranggraphen und mit den aufbereiteten Modelldaten im Teamcenter erprobt. Bisher zeigt sich, dass die Monteure sich sehr gut an der Reihenfolge orientieren können.

Auch auf Störeinflüsse durch Materialverfügbarkeit oder Nacharbeiten können die Monteure so gut reagieren, da Abhängigkeiten in der Montagereihenfolge in der MBOM sehr gut erkannt werden können. Dass wenige Teile noch einmal anders zugeordnet werden, um eine optimaleren Montagezeitpunkt zu finden, entspricht der Erwartung und ist Ziel der Validierung des Konzeptes.

In der Weiterentwicklung des Konzeptes stehen aktuell die Themen der Anreicherung mit weiteren Montageinformationen, sowie der effizienten Erstellung der Struktur bei ähnlichen Maschinen des gleichen Maschinentyps an. Hier erfolgt ein enger Austausch mit den Kollegen in Ilshofen wie Informationen dem Monteur digital bereitgestellt werden können. Auch die Erweiterung des MBOM-Konzeptes auf weitere Maschinen der Smartline ist aktuell in Planung.
